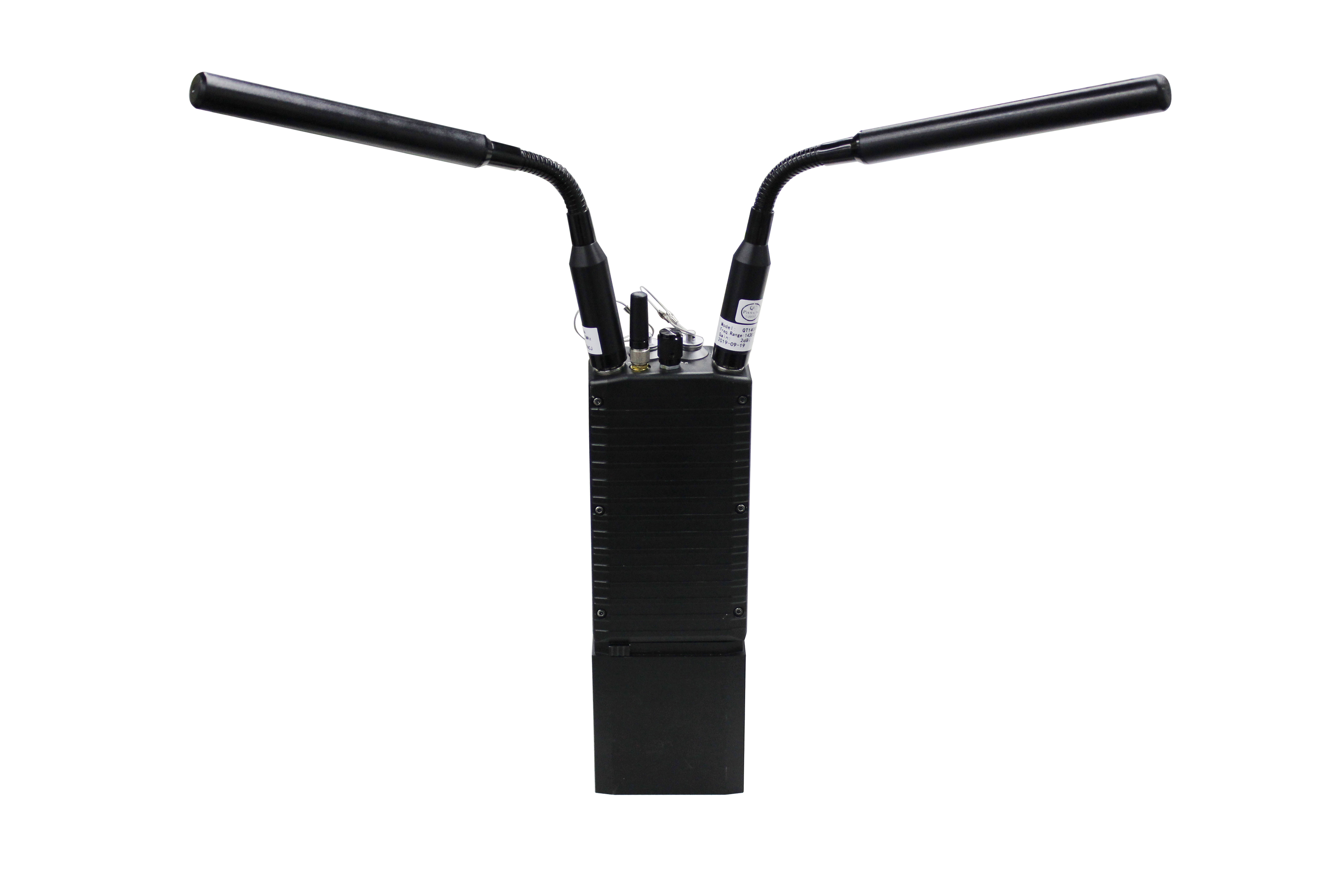

警察IPメッシュラジオ 4W MIMO AES256 350MHz-4GHz 調整可能
紹介
MANET2201はワイヤレスIPメッシュノードで,リアルタイムでオーディオ,ビデオ,IPデータを送信することができ,マルチホップリレーはワイヤレス送信距離を拡大することができます.自律的なネットワークは自動的に 経路を選択しますネットワークモードは柔軟性があり,強力なアンチブロックとアンチ干渉性能があり,複雑な環境下でモバイル通信に非常に適しています.公共の安全にも適用できます武装警察,消防管制,民間防空,軍,EODロボットとUGVをリアルタイムで迅速な通信と統一調整とコマンドを確立するために.
特徴
■ インフラストラクチャがなく,自己設定し,自己治癒
■周波数 1400MHz〜1480MHz (350MHz〜4GHz 調整可能)
■ 80Mbps まで の データ 速さ
■範囲はNLOSで1~2kmまで
■ 最大9回のホップと少なくとも50ノードに対応
■ 完全に透明なIPデータ転送
■ 双方向インターコンに対応
■ HDMI 入力オプション
■ 2.4G/5.8G WIFI 接続をサポート
■ AES256 暗号化に対応
■ バッテリー 耐久性 4-5 時間 まで
■ IP65 耐久性のあるハウジング
■ 低システム遅延
仕様
| トランスミッション特性 | |
| 頻度 | 350MHzから4GHzまで 調整可能 |
| デフォルト周波数 | 1400MHzから1480MHz |
| チャンネル帯域幅 | 2M/5M/10M/20MHz/40MHz |
| 出力 | 36dBm (4W MIMO 2x2) |
| WIFI | 2.4G/5.8G WIFI (2x100mw) |
| 調節型 |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| デジタル感受性 | 96dBm@5MHz BPSK |
| 送電率 | 80Mbpsまで |
| ネットワーク能力 | 9回のホップで50ノード未満 |
| データの特徴 | |
| RFインターフェース | TNC F*2,SMA F*2 |
| LAN インターフェース | 9ピンのレモコネクタ |
| インターフォン インターフェイス | 7ピンのレモコネクタ |
| HDMIインターフェース (オプション) | マイクロHDMI x1 |
| 信号表示 | 1x LED 双色 (緑/赤) |
| 暗号化 | 256-bit AES (ユーザー定義パスワード) |
| 電気特性 | |
| 動作電圧 | DC 16.8V |
| 電力消費量 | ≤12W |
| バッテリー | 18.5V/3.5Ah |
| 身体 的 な 特徴 | |
| 体重 | ≤1.2kg (w/バッテリー) |
| サイズ | 265*90*40mm (w/バッテリー) |
| IP 評価 | IP65/IP66 |
| 貯蔵温度 | -45°C~85°C |
| ワーキングテンパー | -30°C~65°C |
| 作業湿度 | 5%~95% (冷凝しない) |
パネルの説明
1 信号表示
| インディケーターの状態 | 信号強度 | |||
| まだ緑色だ | リンクは固い | |||
| 赤/緑が間隔的に点滅する | リンクが切れる | |||
| 赤いまま | 接続を確立できません. | |||
| 赤い点滅 | リンクは安定していません. | |||
| SNR | インディケーター色 | 点滅周波数 | トポロジカラー | トポロジーの値 |
| 0 | 赤色 | N/A | 緑色 | 0 |
| 1〜12 | 赤い点滅 | 350ms | 緑色 | 1〜12 |
| 13~25歳 | 赤/緑の点滅 | 350ms | 緑色 | 13~25歳 |
| 26〜35 | 緑色の点滅 | 350ms | 緑色 | 26〜35 |
| 36~70 | まだ緑色だ | N/A | 緑色 | 36~70 |
| >70 | 赤い点滅 | 120ms | 緑色 | >70 |
2 マイク入力インターフェース
3 LAN 入力インターフェース
4 WIFI アンテナ インターフェース
5 メッシュアンテナインターフェース
6 電源スイッチ
7 GPS/BD アンテナ インターフェース
8 メッシュアンテナインターフェース
トポロジー図
■ チェーンタイプ
■ スタータイプ
■ メッシュタイプ
■ ランダム型
ツールボックスキット
フィールドテスト
