UGV低遅延FHD無線ビデオトランスミッター
無線ビデオトランスミッター 無人掘削機とUGV低遅延FHD8カメラへの電源
紹介

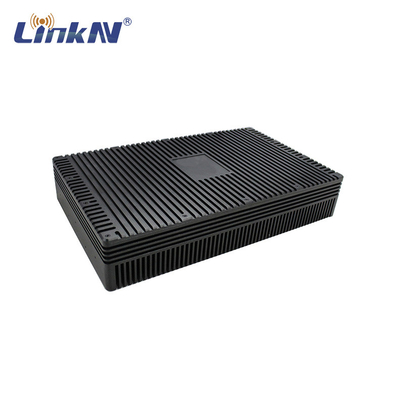

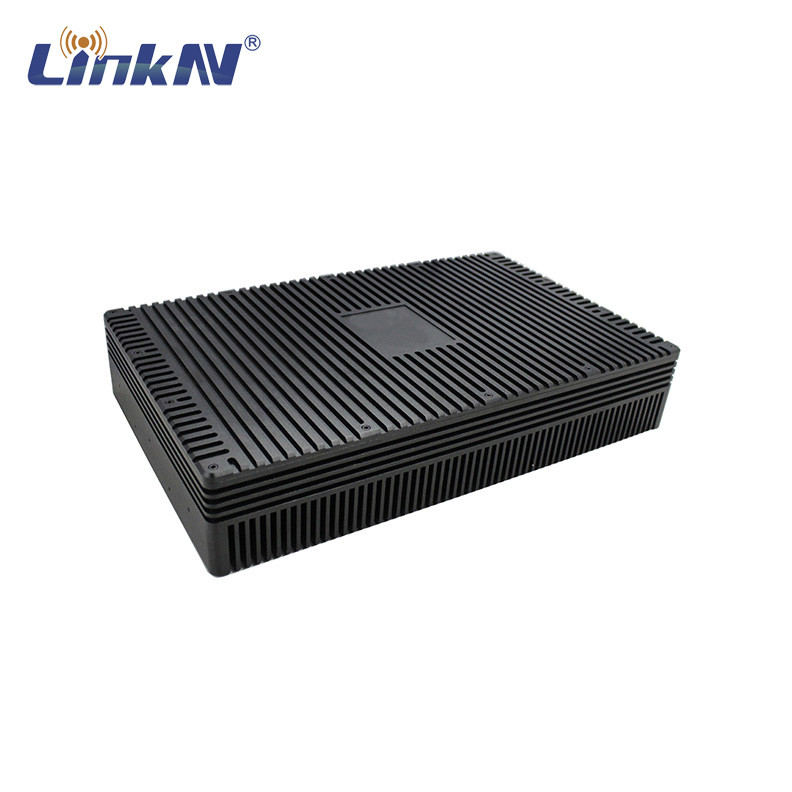

LKAV-1650は,無人挖掘機およびUGVアプリケーション用に特別に設計された強力な8チャネルビデオ送信機である. 8チャネルビデオ入力 (1080p AHD),制御のためのRS232,音声埋め込み高周波電源と 5-10kmのLOSまでの送信範囲
特徴
■ COFDM モジュレーションとH.264コーディング
■ 200~2700MHz の周波数 調整可能
■ RF パワー 2W/37dBm/40dBm 調整可能
■ 5~10kmまでの範囲
■ 8 チャンネル の DVR が 組み込まれ て い ます
■ 低システム遅延
■ RS232 コントロールに対応
■ DC 18-32V の電源入力に対応
■ AES256 暗号化に対応
■ 頑丈な航空用アルミニウム合金ホース
仕様
| モジュレーション | COFDM QPSK ((4QAM),16QAM,64QAM |
| 頻度 | 200-2700MHz 調整可能 |
| RF出力 | 2W/37dBm/40dBm 調整可能 |
| RF帯域幅 | 2-8MHz 調節可能 |
| FEC | 1/2,2/3,3/4,5/6,7/8 |
| 警備間隔 | "神 の 義"を 信じ て いる の は なぜ です か |
| RS232 バウド率 | 9600bps |
| ビデオ入力インターフェース | 8x BNC |
| ビデオ 形式 | HDMI: 1080p/720p |
| ビデオエンコーディング | Hさん264 |
| RFインターフェース | N 女性 x1 |
| 制御方法 | USB プログラマー |
| 音声インターフェース | 3ピンの航空コネクタ |
| 暗号化 | AES256 |
| 動作電圧 | DC 18〜32V |
| 稼動電流 | 2.8A (@12V) |
| パワーインターフェース | 4ピンの航空コネクタ |
| 電力消費量 | 67.2W |
| サイズ | 320*200*80mm (アンテナなし) |
| ワーキングテンパー | -20°C~+50°C |
| 体重 | 9.80kg (アンテナなし) |

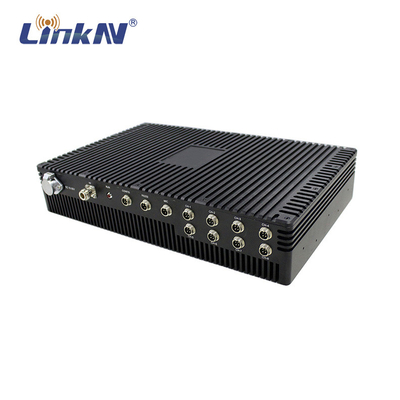

パネルの説明
1 電源入力 10-30V DC
2 RFアンテナ インターフェース N 女性
3 ステータス インディケーター 常時赤/緑色で瞬く間に点滅する
4 配置ポート 4PIN GX12,USB プログラマーと接続
5 RS232 ポート DVR コントロール - 3PIN GX12
6 MIC ポート 音声入力
7 CH1 ポート 4PIN GX12, DC 12V 電源
8 CH2 ポート 4PIN GX12, DC 12V 電源
9 CH3 ポート 4PIN GX12, DC 12V 電源
10 CH4 ポート 4PIN GX12, DC 12V 電源
⑪CH5 ポート 4PIN GX12, DC 12V 電源
⑫CH6 ポート 4PIN GX12, DC 12V 電源
⑬CH7 ポート 4PIN GX12, DC 12V 電源
⑭CH8 ポート 4PIN GX12, DC 12V 電源
遅延テスト
3チャンネル トリプルスクリーン
1チャンネルフルスクリーン
サイズ
COFDM の 利点
COFDMモジュレーションは非常に強い衰弱抵抗性があり,COFDMモジュレーションは,エンドユーザーから複数のサブキャリアへの送信を可能にします.シグナルが単一キャリアシステムに保存されるよりも ずっと長く保存できます,したがってCOFDMはインパルスノイズと高速チャネル減衰抵抗に対するより強い抵抗力を持っています.COFDMは周波数の利用率が高く,上下線として正交子波を重複させることができる.周波数効率を向上させ,スペクトル資源の最大利用を図る.
高速データ送信については,COFDMは自己適応モジュレーションメカニズムがあり,サブキャリアがQPSK,QAM,16QAM または 64QAM 異なるチャネル条件と背景ノイズに応じて条件が良ければ,高効率の調節に適応し,条件が悪ければ,反干渉調節に適応します.高速データ送信に 適しています.
デジタル通信における騒音以外の主要な干渉はISIである.COFDMは,サイクリックプレフィックスを使用することで,ISIの強力な能力を有する.
他の様々な方法と組み合わせて使用しやすいため,COFDMはモジュレーション方法として使用できます.また,多くの種類のマルチアクセス技術と簡単に組み合わせることができます.複数のユーザが同時にアクセスできるようにする複数のユーザが同時に COFDM 情報技術を使って送信できるようにします
COFDM装置の応用
COFDMモジュレーションは,2Mbpsを超える速度で"非視線"および"モバイル"無線ブロードバンド伝達の困難な問題を解決したため,モバイル通信に広く適用されている.デジタルオーディオ放送プロジェクト (DAB) のようなビデオ伝送とモニタリングシステム高画質テレビ (HDTV) 放送,医療,モバイル通信 (CDMA + OFDM),無線LAN (IEEE 802.1a),ブロードバンド無線アクセス (BWA),リアルタイムモニタリングで高品質のビデオ (軍事産業,安全,海上防衛,その他の産業).
高速リアルタイムモバイル無線通信
このシステムは,公共通信ネットワークまたは各発信センターに配達されるプライベート通信ネットワークシステムを通じて,リアルタイムで緊急現場のビデオ,音声,データなどを収集することができます.すべてのレベルの指揮官は,リアルタイムコマンドで効果的な措置を講じるために,コンピュータから直接状況を理解することができます自然災害の緊急サービスに広く適用されています. システムは処理時間を節約し,災害による損失を減らすのに役立ちます.
リアルタイム海上無線通信
海上無線通信のリアルタイムモニタリングは 沿岸防衛,海事,港湾検査,その他の産業に役立ちます海上監視区域のリアルタイムモニタリングは,ライブビデオでプロセス全体を通して操作できます.このシステムは,海上での指揮,監視をより効率的にできるようにします.
ライブ放送 ビデオ 送信
スポーツ試合が生動的に放送される場合,COFDM送信によってビデオの明確性が大幅に向上できます.
公共モバイル通信システム
IEEE 802.1la は既に 5GHz 帯を目にしており,OFDMによる高速データ転送を提供しています.
結論として,COFDMモジュレーションは,2Mbps以上の速度で"非視線"および"モバイル"無線ブロードバンド伝送の困難な問題を解決しました.COFDMは高速でビデオをキャプチャし,高品質のリアルタイムビデオを送信することができます.ニュース収集,ライブ放送,リアルタイムモニタリングのアプリケーションで例外的な自由を得ることができます.
