険しい軍のVehicle-mounted COFDMの受信機HDMI SDIの高い安全AES256 Encrytpion二重アンテナ低い遅れ

MANET1302-W は、政府のビデオ監視、警察の法執行、国境管理、内部セキュリティ、コマンド ビデオ送信アプリケーション向けに特別に設計されたラック マウント機能が豊富な COFDM ワイヤレス ビデオ レシーバです。1U/2U ハウジングで提供され、高速モバイル環境や都市環境を含むあらゆる環境で堅牢なワイヤレス ビデオ リンクを確立するための理想的なソリューションです。

特徴

■ 高度な COFDM 変調と H.264 コーディング

■ HDMI および CVBS 出力をサポート

■ 低いシステム遅延 (60 ～ 100 ミリ秒)

■ 強力な耐干渉能力

■ 高い受信感度を実現するダイバーシティ受信

■設置が簡単なラックマウント設計

■堅牢なアルミニウム合金筐体

仕様

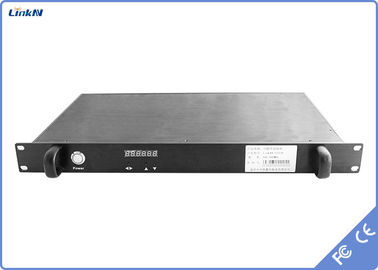

フロントパネル

① 電源プッシュボタン

②LEDコントロールパネル

リアパネル

① ビデオ用アンテナ インターフェイス、N タイプ オス

② ビデオ用アンテナ インターフェイス、N タイプ オス

③外部ビデオストレージ用USBインターフェース

④OSDボタン

⑤RECボタン

⑥ OSD & REC (緑) および電源 (赤) の LED インジケーター

⑦ ビデオ出力用 BNC メスコネクタ

⑧ オーディオ出力用 BNC メスコネクタ L

⑨ TF カードスロット (FAT32、最大 128G)

⑩ 音声出力用 BNC メスコネクタ R

⑪ ビデオ出力用 HDMI メスコネクタ

⑫ データ用 DB9 メスコネクタ (オプション)

⑬ MIC インターフェイス、4 ピン航空コネクタ (オプション)

⑭ 電源入力インターフェース、12V DC ジャック

⑮ 電源入力インターフェース、220V AC ジャック

⑯ データ用アンテナ インターフェイス、N タイプ オス (オプション)

アプリケーションシナリオ

COFDMの利点
COFDM 変調は非常に強い減衰耐性を持ち、COFDM 変調はエンド ユーザーから複数のサブキャリアへの送信を可能にし、信号を単一キャリア システムで保持する信号よりも非常に長く保持できるため、COFDM はインパルス ノイズと高速チャネル減衰耐性に対してより強い耐性を持っています。 COFDM は周波数の利用率が高く、サブチャネルを分離する従来のガード バンドの使用ではなく、直交するサブキャリア波をサブチャネルとしてオーバーラップできるため、周波数効率が向上し、スペクトル リソースの使用が最大化されます。

高速データ伝送に関しては、COFDM には自己適応変調メカニズムがあり、サブキャリアがさまざまなチャネル条件やバックグラウンド ノイズに応じて QPSK、QAM、16QAM、64QAM などのさまざまな変調方式を選択できるようになります。条件が良ければ高効率変調に適応し、条件が悪ければ耐干渉変調に適応します。そのため、高速データ伝送に確実に適応できます。

強力なシンボル間干渉 (ISI) 能力を備えており、ISI はデジタル通信におけるノイズに加えて主要な干渉です。サイクリック プレフィックスを使用した COFDM は、ISI の強力な機能を備えています。

COFDM は、他のさまざまな方式と組み合わせて使いやすく、変調方式として使用できるほか、さまざまな種類の多重アクセス技術と簡単に組み合わせることができ、複数のユーザーに同時にアクセスを提供します。複数のユーザーが COFDM 情報テクノロジを同時に使用して送信できるようにすることができます。

COFDM デバイスのアプリケーション
COFDM 変調は、レートが 2Mbps を超える場合の「見通し外」および「モバイル」無線ブロードバンド伝送の困難な問題を解決したため、デジタル オーディオ放送プロジェクト (DAB)、高品位テレビ (HDTV) 放送、ヘルスケア、モバイル通信 (CDMA + OFDM)、無線 LAN (IEEE 802.1la)、ブロードバンド ワイヤレス アクセス (BWA)、高品質ビデオなどのモバイル通信、ビデオ伝送および監視システムに広く適用されています。リアルタイム監視 (放送、安全、海上防衛、その他の産業)。

高速リアルタイムモバイル無線伝送
同システムは、公衆通信網や専用通信網システムを介して各表彰センターに配信される緊急現場の映像、音声、データなどをリアルタイムに収集することができる。あらゆるレベルの指揮官がコンピュータから直接状況を把握し、リアルタイムの指揮で効果的な措置を講じることができます。そのため、自然災害の緊急サービスに広く適用されています。このシステムは、処理時間を大幅に節約し、災害による損失を軽減するのに役立ちます。

リアルタイム海上無線伝送
海上無線伝送のリアルタイム監視は、沿岸防衛、海事、港湾検査、その他の産業に適しています。海上監視ゾーンのリアルタイム監視は、ライブビデオ、音声、データ、制御を使用してプロセス全体を通じて操作できます。このシステムは海上の指揮・監視をより効率的に行うのに役立ちます。

ライブブロードキャストビデオ送信
スポーツの試合を実況中継する場合、COFDM伝送により映像の鮮明さが大幅に向上します。

公衆移動通信システム
IEEE 802.1laはすでに5GHz帯に注目しており、OFDMによる高速データ伝送を提供します。

結論として、COFDM 変調は、速度が 2Mbps を超える場合の「見通し外」および「モバイル」無線ブロードバンド伝送の困難な問題を解決し、COFDM は高速でビデオをキャプチャし、高品質のリアルタイムビデオを送信できるため、ユーザーはニュース収集、ライブブロードキャスト、リアルタイムモニタリングアプリケーションで並外れた自由を得ることができます。
