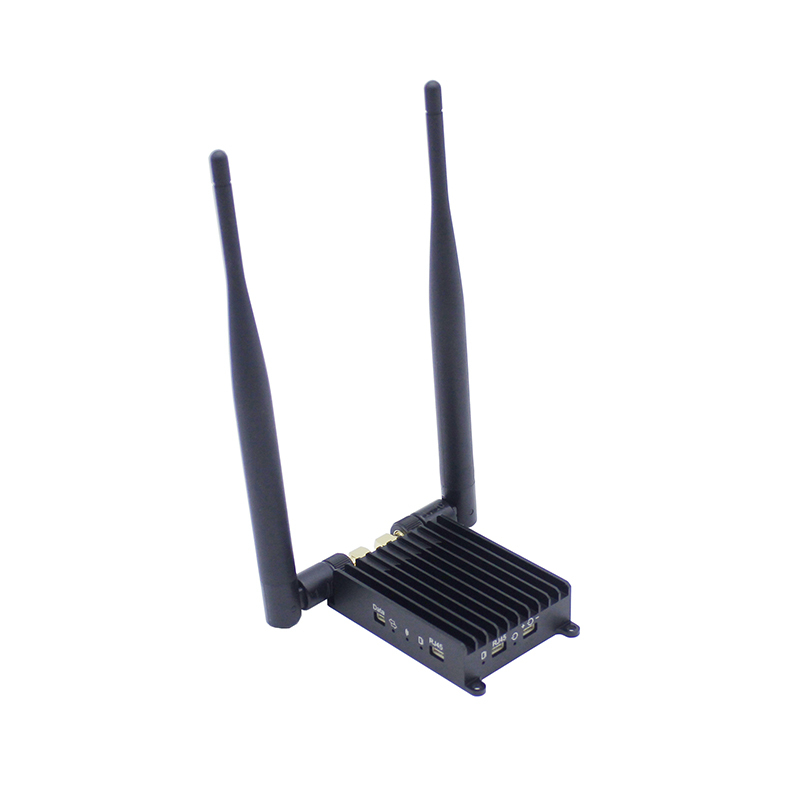

ミニドローンIPビデオデータリンク 5-15km AES暗号化
紹介
LKAV-3621V2は,小型サイズOFDMIPラジオで800MHz,1.4GHzおよび2.4GHz帯で動作し,周波数ホッピング技術 (FHSS) を使用して,高速移動状態でも良好な安定性を確保します.30Mbpsまでのデータ速度と 5-15kmの空対地面の送信範囲をサポートします監視,UAV,USV,ロボットなどの長距離および高データストリームワイヤレス送信アプリケーションに最適です.
特徴
■TDD-OFDM モジュレーション
■3帯 (800HMz/1.4GHz/2.4GHz) をサポートする
■各帯域内のFHSSをサポート
■1.4/3/5/10/20MHz 5チャネル帯域幅
■最大 30Mbps @ 20MHz トランスフット
■1対1と1対多の送信をサポート
■シリアルデータとビデオを同時にサポート
■管理のためのWebUI
■AES128暗号化 (ユーザー定義)
■アップリンクとダウンリンクのストリーム制御
■コンパクトで軽量
■堅固なアルミ合金ホイジング
仕様
| ポイント | パラメータ |
| 頻度 | 806~826MHz,1428~1448MHz,2401~2481MHz |
| RF帯域幅 | 1.4MHz/3MHz/5MHz/10MHz/20MHz |
| RFチャンネル | 1T2R |
| 出力 | 25dBm±2 |
| 800MHz 感度 |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 1.4GHz 感度 |
10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 2.4GHz 感度 |
20MHz:99dBm 10MHz:-103dBm 5MHz:-104dBm 3MHz:-106dBm |
| 最大出力 | 最大30Mbps@20MHz |
| モジュレーション | BPSK,16QAMおよび64QAM (TDD-OFDM) |
| ネットワークモード | "対"と"対" (最大"対16) |
| アンテナインターフェース | 2x SMA |
| イーサネットインターフェース | 2x イーサネットポート (100M) |
| シリアルポート | 1x UART ポート (TTL) |
| バウド率 | 115200bps |
| ビデオ入力 | IPCam |
| チャンネル遅延 | 10ms |
| 暗号化 | AES128 (ユーザー定義) |
| 移動速度 | 時速300km以下に対応する |
| 電源入力 | 12VDC (7V~30V) |
| 稼動電流 | ≤0.5A |
| 電力消費量 | < 6W (3.7W@7V,4.5W@30V) |
| サイズ | 78*52*18mm |
| 体重 | 85g |
| ワーキングテンパー | -40°C ~ +65°C |

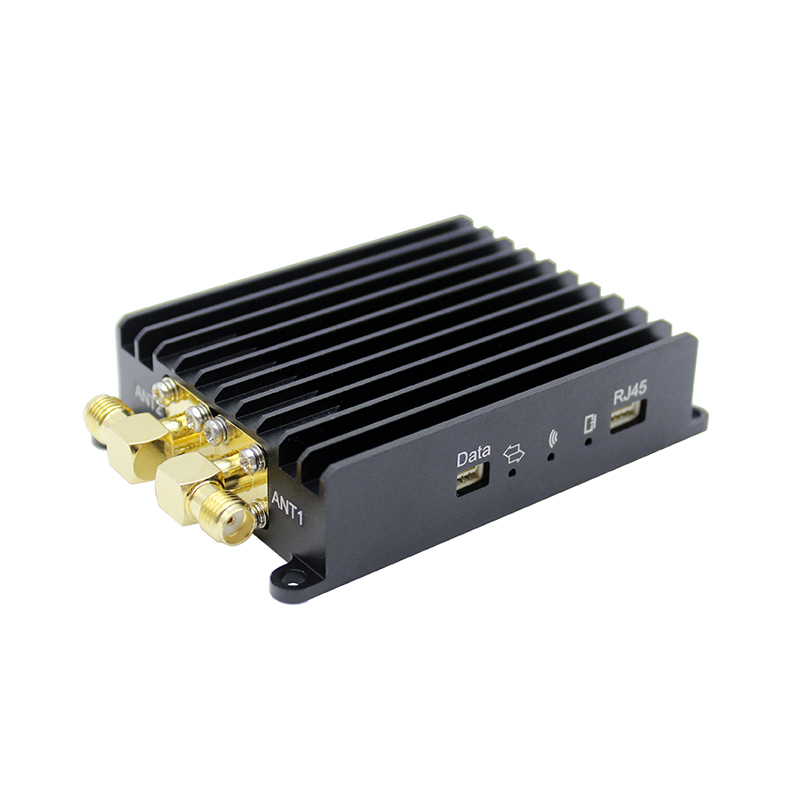

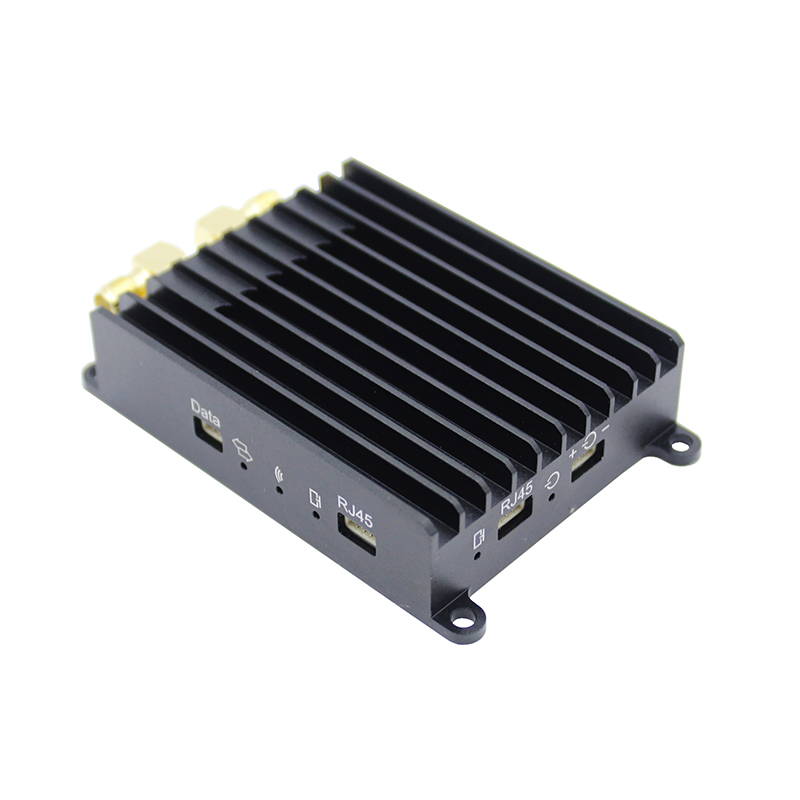

フロントビュー
連続通信
コンピュータとデバイス (TTL) を接続するには,USBからTTLシリアル3.3Vアダプターケーブルを使用してください.
シリアル デバッグ ツールでは正しいシリアル ポートを選択し,他の設定は以下のとおりです.
バウド: 115200bps
データ: 8ビット
パリティ: ゼロ
ストップ: 1ビット
申請に関する注釈
長距離の2方向無線通信,点対点の2方向通信,または点対多点の2方向通信を実現できます.2つのアクセスノード間の通信が中央ノードを通過する必要がある場合,各ノードは同じワイヤレスローカルエリアネットワークにあり,すべてのアクセスノードが中央ノードと通信し,ワイヤレス帯域幅を共有します.装置は自動的にシステムレートを均等に割り当てます中央ノードからアクセスノードへのデータ送信はダウンリンクと呼ばれ,アクセスノードから中央ノードへのデータ送信はアップリンクと呼ばれます.ポイント対ポイントまたはポイント対複数のポイントの通信において,ダウンリンクとアップリンクはワイヤレス帯域幅を共有します.デバイスが出荷されたとき,デフォルト設定は,アップリンク速度とダウンリンク速度の比 = 4 です:1IPカメラのビデオを送信するためにデバイスを使用する場合,IPカメラはアクセスノードに接続する必要があります.デバイスは,自動的に動的に移動データストリームに応じてワイヤレス送信速度を調整します.送信距離は同じ条件で長くなる.したがって,IPカメラのビデオを送信するためにデバイスを使用するときに,IPカメラのビデオエンコーディングビットレートを適切に減らすことで,無線送信距離を増加させることが可能である.
パッケージの内容
参照のみで,各プロジェクトで変更される.
| 商品名 | 記述 | Qty |
| TX | 送信機 (アクセスノード) | 1 |
| RX | 受信機 (中央ノード) | 1 |
| ゴムアンテナ | 1.4GHz 3dBi SMA 男性 | 2 |
| FRPアンテナ | 1.4GHz,5dBi N型 男性 | 2 |
| イーサネットケーブル | 4ピンからRJ45へ 2m | 2 |
| 延長ケーブル | SMA M から SMA F, 30cm | 2 |
| 延長ケーブル | SMA M から N F 型 フレンズ 50cm | 2 |
| TTL 3ピンケーブル | TTL 3ピンから3ピンまでのケーブル,10cm | 2 |
| 電源 | 12V/1A DC電源 | 2 |
