遠距離ミニUAV ビデオデータリンク FHSS MANET AES256
紹介

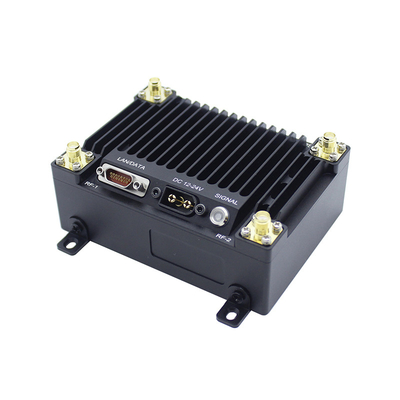

MANET9403は,UAVのビデオデータ送信のために特別に設計された頑丈なミニMANET (モバイルアドホックネットワーク) トランシーバーです.FHSS (Frequency Hopping) とIFS (Intelligent Frequency Selection) をサポートする4ワットの出力を提供.公共安全保障,武装警察,消防管理,軍事などの様々な戦術網展開に理想的です.通信距離を大幅に拡大することができます,各ホップは50-120kmの空対空 (LOS) をカバーできます.最大56Mbpsのデータレートは,ビデオ,データ,オーディオを同時に簡単に送信することができます.AES256暗号化により,データ送信の安全性が確保されます..
特徴
■ モバイルアドホックネットワーク (MANET) をサポートする
■ 周波数 1300-1500MHz (70MHz-6GHzはカスタマイズ可能)
■ FHSS と IFS (インテリジェント周波数選択) をサポート
■ AES128/AES256暗号化オプション
■ 2x2W の出力
■ 48/56/112Mbps のデータレート
■ 2/4/8/32/64/128/256 ノードをオプションとして
■ GPS/BD/GLONASS (GNSS) をサポートする
■ 完全に透明なIPデータ転送
■ Web 管理をサポート
■ API は,さらなる開発のために利用可能
仕様
| RFパラメータ | |
| デフォルト周波数 | 1300~1500MHz (70MHz~6GHzはカスタマイズ可能) |
| チャンネル帯域幅 | 2.5M/5M/10M/20MHz (40MHzオプション) |
| RF波形 | TDD-COFDM (2T2R) |
| 出力 | 2x2W, 1dBm ステップ調整可能 |
| 敏感 な 気持ち を 抱く | -100dBm@2.5MHz |
| 調節型 | BPSK/QPSK/16QAM/64QAM (適応可能) |
| FHSSについて | 選択可能 (>1000ホップ/秒) |
| IFS | 選択可能 |
| ネットワークパラメータ | |
| ネットワークサイズ | 2/4/8/32/64/128/256 ノードをオプションとして |
| マルチホップ能力 | 15ホップ (短いメッセージ) 10ホップ (声) 8ホップ (ビデオ) |
| 範囲 |
70-120km (空対空のLOS) 30~50km (地面から地面へのLOS) |
| データ率 |
48Mbps@20MHz 56Mbps@20MHz 112Mbps@40MHz |
| 遅延 | 7ms@2.5MHz/ホップ |
| 移動速度 | >1000km/h |
| 開始時間 | 27s |
| 位置付け | GPS/BD/GLONASS (GNSS) |
| ネットワーク アクセス 時間 | <1s |
| ネットワーク拡張 | WIFI AP について |
| 電気パラメータ | |
| 動作電圧 | 12~36V DC |
| 電力消費量 | ≤25W |
| 物理/環境 | |
| 体重 | 300g / 330g |
| サイズ | 104*76*38mm |
| ワーキングテンパー | -40°C~70°C |
| インターフェース | |
| LAN インターフェース | *1 |
| シリアルインターフェイス | RS232*1 (または TTL) |

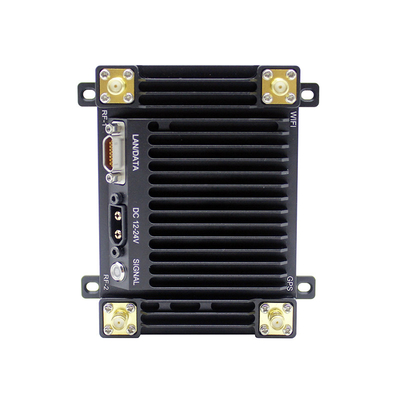

インターフェース説明
1 メッシュアンテナインターフェース-2,SMA F
2 WIFI/LoRaアンテナインターフェイス,SMA F
3 HDMI入力インターフェース,ミニHDMI
4 GPSアンテナインターフェース,SMA F
5 MESH アンテナインターフェース-1, SMA F
6 マウントホール x4
7 LAN/TTLインターフェース (J30J-15TJコネクタ,LANのPIN 1,2,3と4,TTLGND,TXとRXのPIN 5,6と7)
8 電源入力インターフェース (XT60)
9 信号表示器
| SNR | リンク品質 | トポロジカラー |
| SNR ≥ 17 | すごい | 深緑色 |
| 12 ≤ SNR < 17 | 良かった | 明るい緑色 |
| 7 ≤ SNR <12 | わかった | 黄色 |
| 2 ≤ SNR <7 | 中等 | オレンジ |
| -10 < SNR <2 | 悪い | 赤色 |
| SNR = -10 | 切断しました | N/A |
