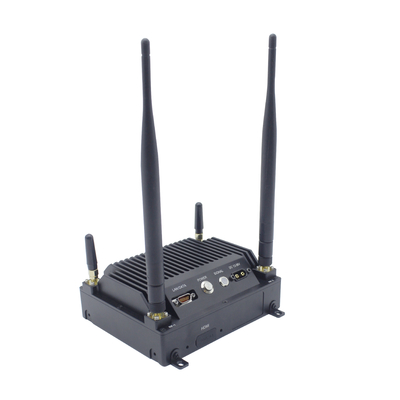

MANET9402は,UAVのビデオデータ送信のために特別に設計された頑丈なMANET (モバイルアドホックネットワーク) トランシーバーです.FHSS (Frequency Hopping) とIFS (Intelligent Frequency Selection) をサポートする. 完全な10ワットの出力を提供します. 公共安全保障,武装警察,消防管理,および.通信距離を大幅に拡大することができます,各ホップは50-120kmの空対空 (LOS) をカバーできます.最大56Mbpsのデータレートは,ビデオ,データ,オーディオを同時に簡単に送信することができます.AES256暗号化により,データ送信の安全性が確保されます..
1支援するモバイル・アドホック・ネットワーク (MANET)
2.周波数 1300-1500MHz (70MHz-6GHzはカスタマイズ可能)
3.FHSSとIFS (インテリジェント周波数選択) をサポートする
4. AES256暗号化に対応
5.2x5Wの出力
6通信速度は 56 Mbps まで
7. 32ノードまでサポート
8GPS/BD/GLONASS (GNSS) をサポートする
9完全に透明なIPデータ送信
10. WebUI 管理をサポート
11HDMI 入力
| RFパラメータ | |
| デフォルト周波数 | 1300~1500MHz (70MHzから6GHzまで設定可能) |
| チャンネル帯域幅 | 2.5M/5M/10M/20MHz (40MHzオプション) |
| RF波形 | TDD-COFDM (2T2R) |
| 出力 | 2x5W, 1dBm ステップ調整可能 |
| 敏感 な 気持ち を 抱く | -100dBm@2.5MHz |
| 調節型 | BPSK/QPSK/16QAM/64QAM (適応可能) |
| FHSSについて | 選択可能 (>1000ホップ/秒) |
| IFS | 選択可能 |
| ネットワークパラメータ | |
| ネットワークサイズ | 32ノードまで (カスタマイズ可能) |
| マルチホップ能力 | 15ホップ (短いメッセージ) 10ホップ (声) 8ホップ (ビデオ) |
| 範囲 | 30長距離 (地面から地面へのLOS) 70-120km (空から空へ) |
| データ率 | 最大28Mbps@10MHzと56Mbps@20MHzまで |
| 遅延 | 7ms@2.5MHz/ホップ |
| 移動速度 | >1000km/h |
| 開始時間 | 27s |
| 位置付け | GPS/BD/GLONASS (GNSS) |
| ネットワーク アクセス 時間 | <1s |
| ネットワーク拡張 | WIFI AP について |
| 電気パラメータ | |
| 動作電圧 | 12~36V DC |
| 電力消費量 | ≤237dBm |
| 物理/環境 | |
| 体重 | 820g |
| サイズ | 142*116*40mm |
| ワーキングテンパー | -40歳°C~70°C |

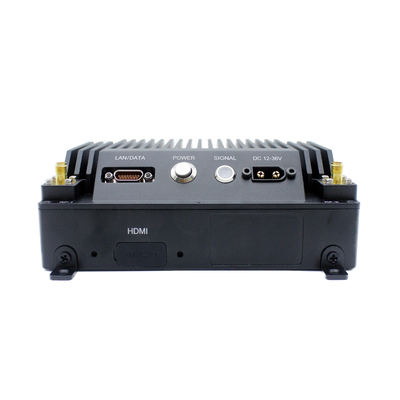

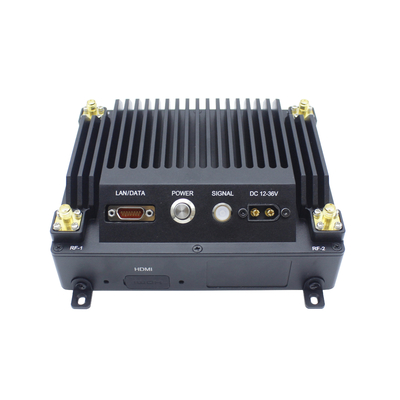

| インターフェース | |
| LAN インターフェース | *1 |
| シリアルインターフェイス | RS232*1 (または TTL) |
| ビデオインターフェース | ミニHDMI*1 |
安全,民間の防空,民間の防空,防火,緊急救助部門,森林火災防止,輸送,関税などの重要な部門で広く使用されています鉄道石油 鉱山 水資源 電気 金融 テレビ局の生中継など
Linkav technology (Shenzhen) Co.,Ltdは,独立した知的財産権を持つ複数の特許を持っています.健全な品質システムとISO9001規格に準拠する国家標準化システムを確立しましたCCC,CE,FCCなどの国家標準と国際的に認められた基準に厳格に準拠して製品を製造しています. It has obtained the Radio Transmission Equipment Model Approval Certificate issued by the Ministry of Industry and Information Technology of China and has passed the wireless product testing certification of the Ministry of Public Security.
