UAV データリンク IP MESH リレー 20km AES 暗号化 双アンテナ SMA 女性 82Mbps 高データレート
MANETシステムとは,声,データ,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信,通信などインフラストラクチャの必要性を回避するためにリレーとして他の利用するデバイスの任意のペア間のビデオ.
MANETの強力な能力を確保するために多くの技術が採用されています. その中には以下の技術があります.
自己 形成 / 自己 治癒マネットシステムの重要な特徴です.真のメッシュネットワークでは,無線機はいつでもネットワークに加入したり,離脱したりできます.ネットワークはノードが互いに移動するにつれて,そのトポロジーを継続的に調整します.これは,ネットワークの管理に必要な中央の"マスター"ハブ無線が存在しないという点で分散されたアーキテクチャを意味しています.1つまたは複数のノードが失われた場合でも,通信は継続します..
リンク調整各無線機の送信パラメータ (コンステレーション,FECコード,通信している他の各ラジオへのリンクのデータ速度と強度を最大化するために特定の無線は,50 Mbps以上のデータ速度を使用して,より遠くの無線に強力なリンクを提供するために,わずか 2 Mbps の速度を使用しながら,他の近所の無線で通信することができます.これはパケットのバースト率です, 50Mbpsのバーストを使用することは,ネットワーク内の他のノードが使用できる無料チャンネル放送時間を残しているため,はるかに低い速度のデータストリームでも非常に有用です.より短いリンクで放送時間が消費されるほど, よりゆっくりとはるかに堅牢なモジュレーションとコーディングを遠隔のリンクで使用するためにより多くの放送時間が残ります.
アダプタブルルーティング特定の電波ペア間でデータストリームを送信する必要がある場合,どの潜在的なリレー経路が使用されるかを決定するメカニズムである.潜在的リレーとして存在するすべての無線を動的に適応し,リレーの無線を失うのに抵抗力を持つことで,自己形成の自己修復機能をサポートする必要があります.ネットワークを通過する他のデータも考慮する必要があります. ネットワークは,ネットワークの接続の調整と連携して機能する必要があります.ネットワーク内の各リンクの動的容量この問題は複雑で,すべての無線が,それらを通過するデータトラフィックと,それぞれの隣接ノードへのリンク容量についての情報を共有することを要求します.この情報の共有は,利用可能な貴重なネットワークのスループット量を過剰に消費しないように,賢明な方法で行われる必要があります..
透明なIPネットワーク標準コンピュータの任意の数,IPビデオカメラまたは他のデバイスは,モバイルラジオのそれぞれに接続され,すべてのデバイスがワイヤレスイーサネットを持つ単一のオフィスにあるかのようにメッシュネットワークを通じて通信することができますMANET の内部では,このことを達成する方法は様々な種類があります.最良の選択肢は,Layer 2のネットワークスイッチとして MANETネットワーク全体を表示することです.IP アドレスや他の設定の再構成なしで,シンプルなイーサネットスイッチで一緒に動作するIPベースのデバイスのグループがMANETラジオに接続され,新しい無線移動の自由で作業を再開できます.
マルチキャストトラフィックMANET システムに独特の課題を提示しています.基本的な有線レイヤ2スイッチで実装されているマルチキャストサポートは,他のすべてのポートに1つのポートに来るマルチキャストパケットを複製することです.例えば,IPビデオカメラが1つのポートに接続されている場合,マルチキャストとタグ付けされたパケットを使用してビデオを送信します.ワイヤレスビデオストリームにタップすることができます.ネットワーク内の多くのデバイスが特定のマルチキャストを表示する必要がないため,レイヤ2スイッチとして動作するワイヤレスネットワークではあまりうまく機能しません.無線ネットワークの限られたスループットを不必要に混雑させるより高度なMANETシステムは,特定のマルチキャストストリームを必要とするデバイスにのみマルチキャストの送信を制限し,手動および/または自動最適化を可能にします.
多チャンネルネットワークis an advanced capability of some MANET systems which allows a network to utilize multiple RF channels or even multiple frequency bands within a network while still providing the plug and play functionality of a single Layer 2 switch. A simple example of the usefulness of this might be a scenario where soldiers have radios operating on one frequency while vehicles have radios not only operating on that frequency but also ones in a different bandこの追加帯は,より高い電力またはより高い増幅アンテナで,車両間の高速な"骨組み"層を提供することができます.どんな兵士の無線装置も 他の兵士と無線で通信できますしかし,別の周波数上の二次層は,兵士周波数上の混雑を軽減し,ネットワークがカバーする面積を増やすことができます.
MANETのネットワーク機能は,最先端の3G/4Gネットワークに提供されているものと同様の高速接続を可能にします.しかし,常設の無線インフラが利用できないミッションクリティカルな運用シナリオでは.
紹介

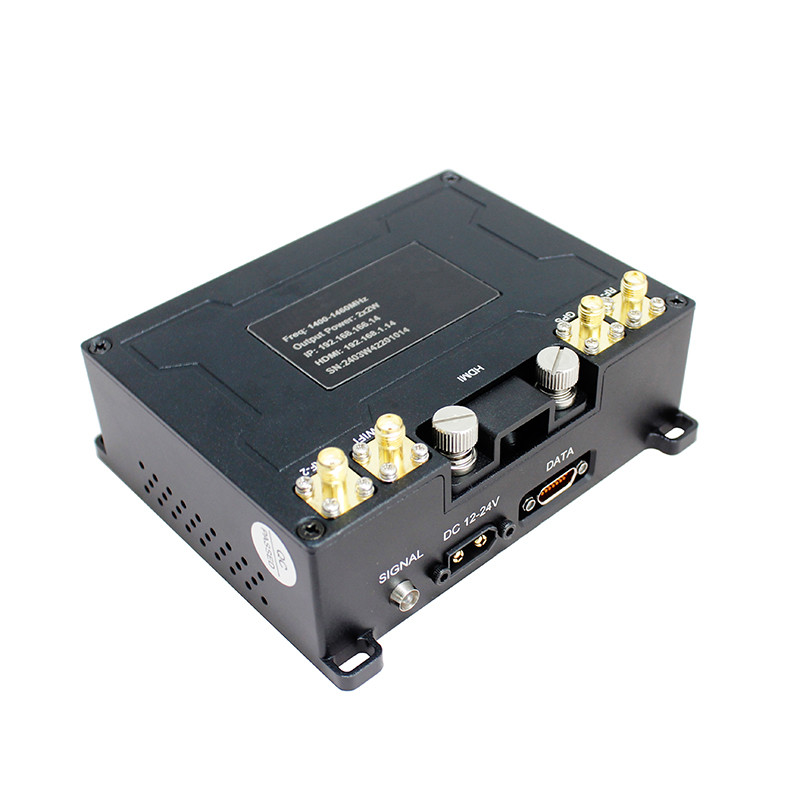

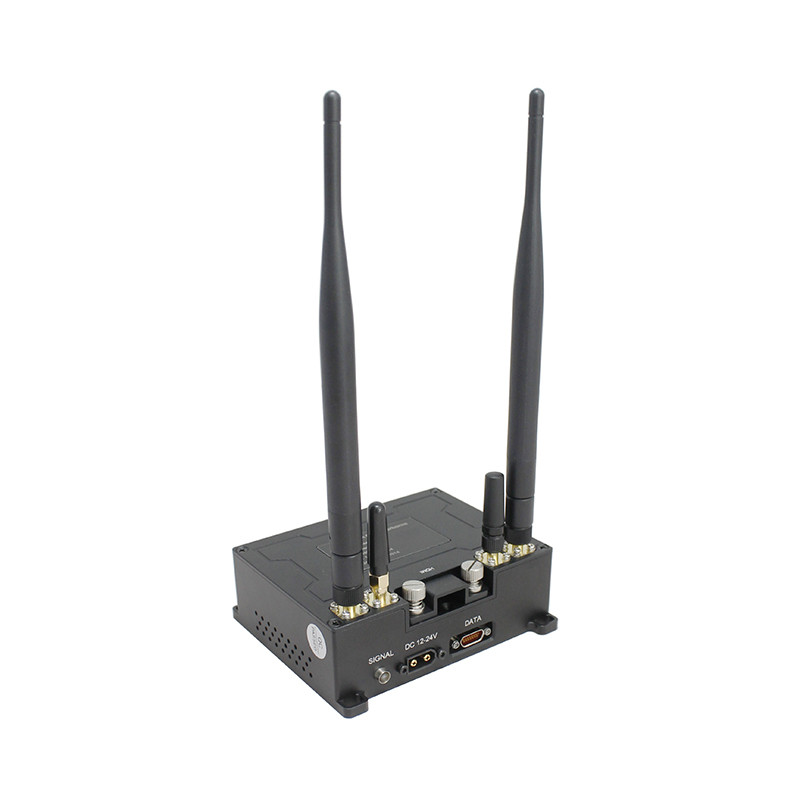

MANET3618は,UAVのビデオデータ転送のために特別に設計されたMESHラジオで,FHDビデオとデータを同時に送信することができます.そのマルチホップリレーは,送信距離を増加させることができます.ネットワークは自動的にパスを選択します.強力なアンチブロックとアンチ干渉性能があり,複雑な環境下でモバイル通信に非常に適しています.
特徴
■ インフラストラクチャがなく,自己設定し,自己治癒
■周波数 1400MHz〜1480MHz (350MHz〜4GHz 調整可能)
■ 82Mbps まで 通信 速度
■ 最大9回のホップと少なくとも64ノードに対応
■ 完全に透明なIPデータ転送
■IPカメラとHDMI入力に対応
■ 20~40km ロスまでの範囲
■ TTL シリアルデータに対応
■ AES256 暗号化に対応
■ 低システム遅延
仕様
| トランスミッション特性 | |
| 頻度 | 1400MHzから1480MHz (350MHzから4GHzまで設定可能) |
| RF帯域幅 | 2M/5M/10M/20MHz/40MHz |
| 出力 | 36dBm (4W MIMO 2x2) |
| RFチャンネル | 2T2R |
| 調節型 |
DSSS/CCK BPSK/QPSK OFDM BPSK/QPSK/16-QAM/64-QAM |
| デジタル感受性 | 96dBm@5MHz BPSK |
| 送電率 | 最大 82 Mbps |
| ネットワーク能力 | 9回のホップと少なくとも64ノード |
| データの特徴 | |
| RFインターフェース | SMA F*2 |
| LAN/TTLインターフェース | J30J-15TJ航空コネクタ |
| パワー入力インターフェース | XT60コネクタ |
| HDMI インターフェース | マイクロHDMI x1 |
| 暗号化 | AES (ユーザー定義パスワード) |
| 電気特性 | |
| 動作電圧 | DC 12-24V |
| 電力消費量 | ≤12W |
| 身体 的 な 特徴 | |
| 体重 | 450g |
| サイズ | 113*84*38mm |
| 保護レベル | IP54 |
| 貯蔵温度 | -45°Cから65°C |
| 作業湿度 | 5%~95% (冷凝しない) |
サイズ

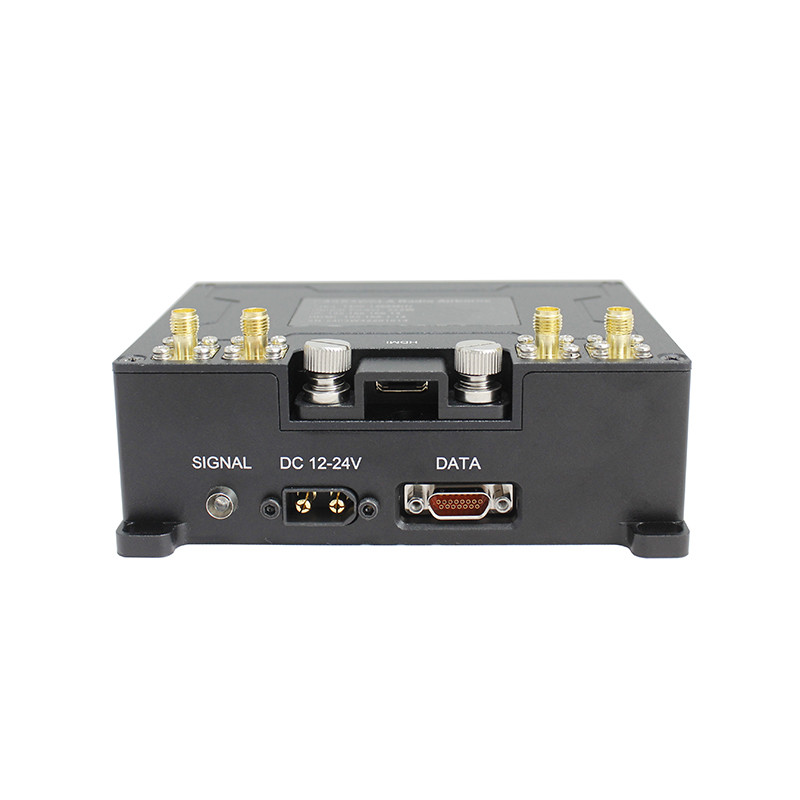

パネルの説明
1 メッシュアンテナインターフェース,SMA F
2 HDMI入力インターフェース
3 メッシュアンテナインターフェース,SMA F
4 LAN/TTL インターフェース
5 電源入力インターフェース
フィールドテスト
トポロジー図
■ スタータイプ
■ メッシュタイプ
■ ランダム型
