軽量 RS232 OEM メインボード 5km UAV ビデオデータリンク モジュール
5km UAV ビデオデータリンク モジュール 500mw 350MHz-1800MHz 調整可能
LinkAVについて
2005年に設立されたLinkAVは,COFDM,IP MESHおよび4G-LTEシリーズを含むモバイルワイヤレスビデオ/データ転送システムの設計および製造に専念しています.プロのエンジニアのグループで オーダーメイドサービス (OEM) を提供するリンクAVは警察や軍人から一般市民まで 油田から森林まで 海外から中国大陸まで UAVからUGV/ロボットまで 多様な要求の高い顧客基盤にサービスを提供しています
リンクAVは,革新的な無線通信と情報システムの中国の主要メーカー (OEM) です.私たちの高度なデータリンクシステムは,無人機 (UGV) などの戦術無人機システムにおける重要な通信に最適です無人航空機 (ドローン,UAV) と無人陸上車両 (USV) を搭載し,移動性と信頼性を第一に考慮して設計されています.
紹介
LKAV-6614はミニサイズのIPラジオで,高速移動状態でも良好な安定性を確保するためにスペクトルを広げ,1400MHz帯で動作する.802.11 プロトコルで,USBまたはネットワーク端末インターフェイスを通じてAndroidスマート端末などの他のデバイスに迅速に接続できます.90Mbpsまでのデータ速度と 2-3km (NLOS 地から地) / 10-20km (LOS 空から地) までの送信範囲をサポートします.長距離および高データ流のワイヤレスアプリケーションに最適ですUAV/USV/UGVや無線監視など
特徴
■ 350MHz~1800MHz の周波数 調整可能
■ 広範囲のスペクトルに対応
■ 2.5/5/10/20/40MHz帯域幅調整可能
■ 最大 90Mbps @ 40MHz トランスフット
■ 完全なIP透明性による送信
■ ビデオとデータストリームを同時にサポート
■長距離10〜20km (LOS空対地面)
■ 管理のための WebUI
■ WPA-PSK/WAP2-PSK暗号化 (ユーザー定義パスワード)
■ コンパクトで軽量
仕様
| 頻度 | 1412MHz~1462MHz (350MHz~1800MHzはカスタマイズ可能) |
| RF帯域幅 | 2.5M/5M/10M/20M/40MHz |
| 出力 | 27dBm |
| 敏感 な 気持ち を 抱く | 最大 -96dBm@20MHz 6Mbps |
| 最大出力 | 最大 90Mbps @ 40MHz |
| 調節型 |
BPSK,QPSK,CCK,OFDM,COFDM, 16-QAM,32-QAM,64-QAM |
| 経営 | WebUI |
| RFインターフェース | MMCX |
| チャンネル番号 | 14 |
| イーサネットインターフェース | 1xイーサネット (100M) |
| シリアルポート | 1xTTL, 1xRS232 |
| バウド率 | 1200bps ~ 115200bps (デフォルト 115200bps) |
| 暗号化 | WPA-PSK/WAP2-PSK (ユーザー定義) |
| 電源入力 | 9~24V |
| 電力消費量 | 平均3〜37dBm 最大8W |
| サイズ | 62 x 45.3 x 7mm (L x W x H) |
| 体重 | 20g |
| ワーキングテンパー | -40°C ~ +65°C |
| 作業湿度 | 5%~95% (凝縮しない) |
| 貯蔵温度 | -40°C ~ +85°C |
RFパラメータ
| TX | ||||||||||||||
| ポイント | 調節型 | データレート (20MHz) | 出力 | |||||||||||
| 0 | BPSK | 7.2Mbps | 27dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | 27dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | 27dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | 27dBm | |||||||||||
| 4 | 16-QAM | 43.3Mbps | 27dBm | |||||||||||
| 5 | 64QAM | 57.8Mbps | 26dBm | |||||||||||
| 6 | 64QAM | 65.0Mbps | 25dBm | |||||||||||
| 7 | 64QAM | 72.2Mbps | 25dBm | |||||||||||
| RX | ||||||||||||||
| ポイント | 調節型 | データレート (20MHz) | 敏感性 | |||||||||||
| 0 | BPSK | 7.2Mbps | -97dBm | |||||||||||
| 1 | QPSK | 14.2Mbps | -97dBm | |||||||||||
| 2 | QPSK | 21.7Mbps | -95dBm | |||||||||||
| 3 | 16-QAM | 28.9Mbps | -92dBm | |||||||||||
| 4 | 16-QAM | 43.3Mbps | -91dBm | |||||||||||
| 5 | 64QAM | 57.8Mbps | -87dBm | |||||||||||
| 6 | 64QAM | 65.0Mbps | -84dBm | |||||||||||
| 7 | 64QAM | 72.2Mbps | -80dBm | |||||||||||
| チャンネル | ||||||||||||||
| チャンネル | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | |||
| 頻度 | 1412 | 1417 | 1422 | 1427 | 1432 | 1437 | 1442 | 1447 | 1452 | 1457 | 1462 | |||
サイズ

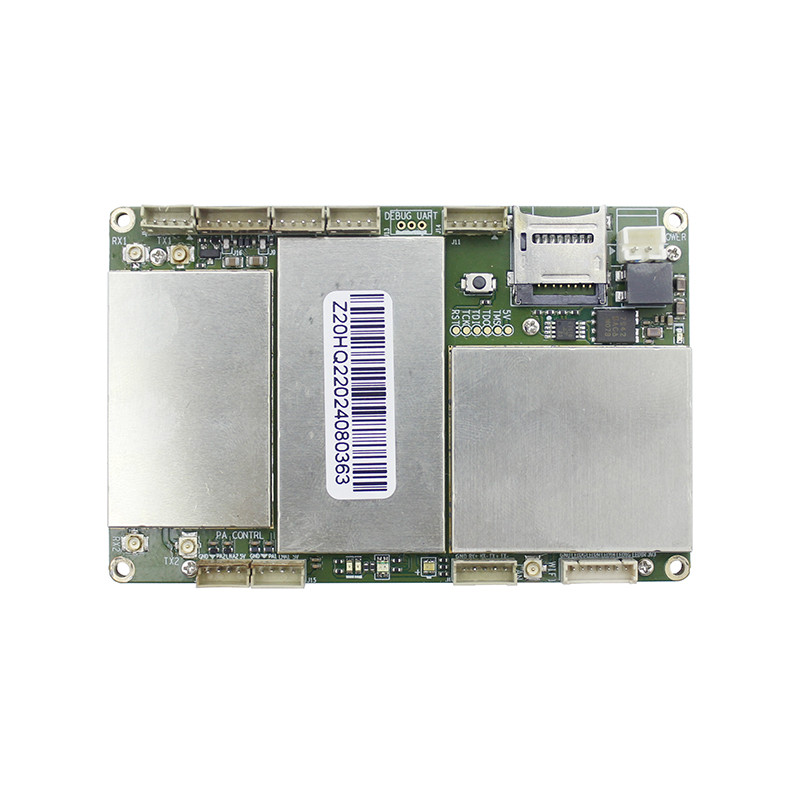

パネルの説明
1 RFインターフェース - MMCX
2つのTTLシリアルポート (4ピン)
3 RS232シリアルポート (4ピン)
4つのUSBポート (4ピン)
5つのUSBポート (4ピン)
6 イーサネットポート (4ピン)
7 電源ポート (4ピン)
8 HDMI ポート (予約)
9 内部シリアルポート (予約)
適用する
よくある質問
Q1: 製造業者ですか? それとも取引会社ですか?
ワイヤレス通信システムに特化した プロフェッショナルメーカーです
Q2:なぜあなたを選ぶべきなのか?
競争力のある価格,最高品質,満足のいくサービス,そして長い保証を頂きます.
Q3: どんな製品サービスが提供されるのですか?
OEM&ODMサービス
Q4: どんな保証を?
私たちは1年間の保証と終身メンテナンスを提供しています.
Q5:支払い条件は?
銀行振込,PayPal,現金決済は受け付けます.
Q6: 梱包と輸送?
中立茶色の箱 & DHL,FedEx,UPS,TNTまたは航空/海上で船
Q7: 配達までどれくらいかかるの?
標準モデルでは1〜3週間,カスタマイズされたモデルでは3〜5週間です.
Q8: 検査のために1つのサンプルを注文できますか?
はい,サンプル注文は歓迎します. 混合したサンプルは受け入れられます.
Q9: MOQ 制限がありますか?
制限なし,1pcは許容されます.
Q10: 製品に私のロゴを印刷しても大丈夫ですか?
はい,生産前に公式に私たちに通知し,最初にデザインを確認してください.
