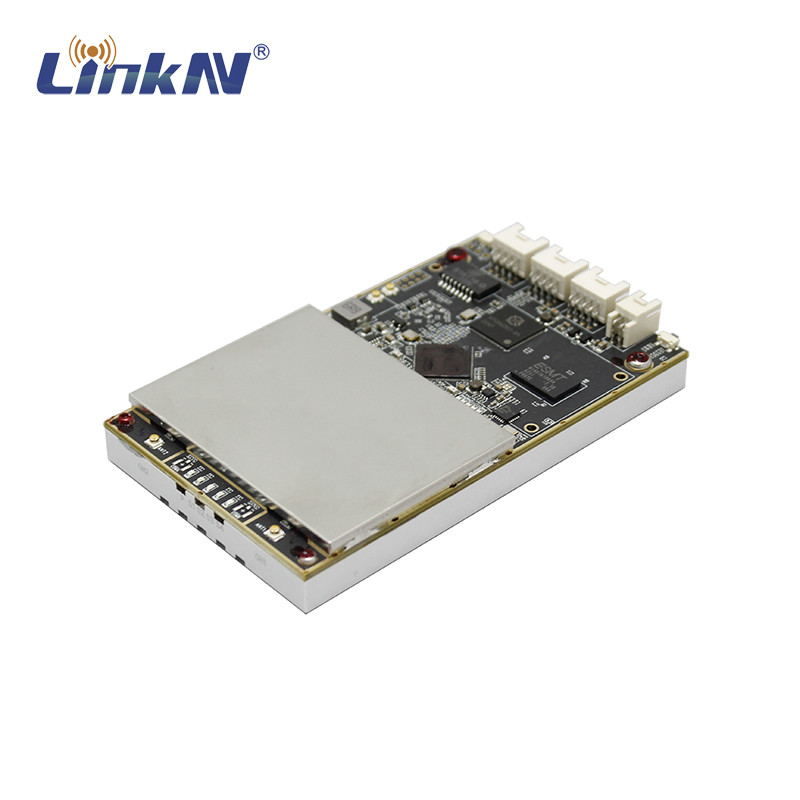

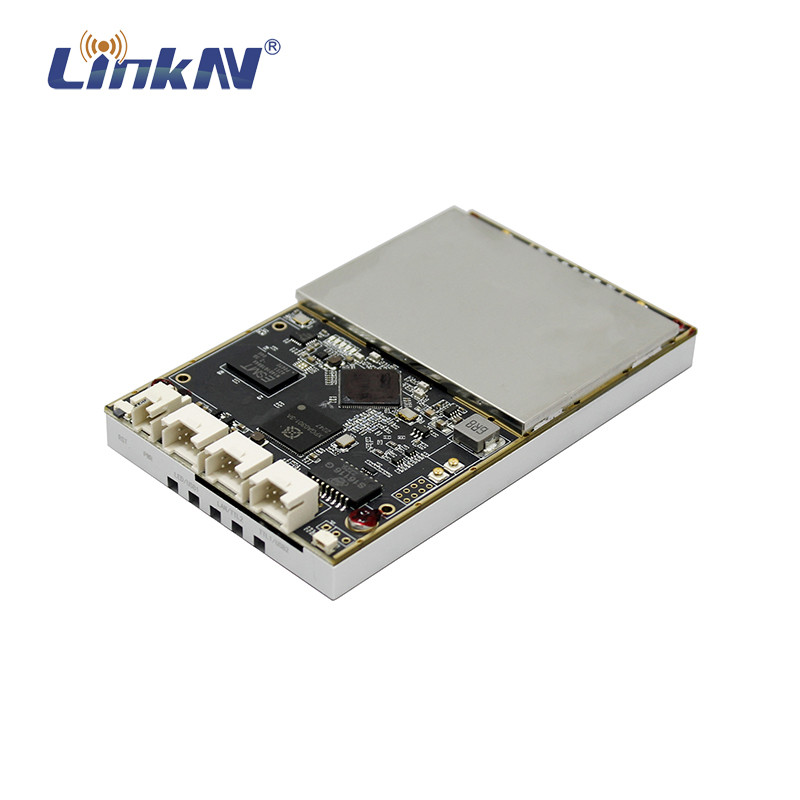

LKAV6306 4W AES256 OEM メインボード IP MESH ラジオモジュール カスタム 350MHz から 4GHz
紹介
LKAV-6306は,IP MeSHラジオモジュールで,1.4GHz帯で動作する. 9ホップ 64ノードネットワーク能力, 4W (2x2 MIMO) 出力,最大 82Mbps のデータレートと AES 暗号化,現地でのビデオ撮影に非常に適しており,UAV/UGV/USVのアプリケーションや防火分野での緊急通信に広く使用できます救助,監視,警察
特徴
■ 350MHz−3.8GHz の周波数 調整可能
■ MIMO 双チャンネル Ad Hoc ネットワーク
■ 82Mbps まで 通信 速度
■ 20~Long Distance ロスまでの範囲
■2.4G WiFi アクセス
■ 9ホップ 64ノード未満に対応する
■ AES256 暗号化に対応
仕様
| 頻度 | 1430±30MHz (587±25MHz,ステップごとに5MHz) |
| RF帯域幅 | 2M/5M/10M/20M/40MHz |
| 出力 | 36dBm (4W 2x2 MIMO) |
| RFチャンネル | 2T2R |
| 敏感 な 気持ち を 抱く | -97dBm 最大 |
| RFインターフェース | IPX*2 |
| Wi-Fi インターフェース | IPX*2 |
| LAN インターフェース | LAN*2 |
| USBインターフェース | USB*2 |
| シリアルインターフェイス | TTL*2 |
| 最大出力 | 82Mbps@40MHz |
| モジュレーション |
OFDM:DSSS/CCK BPSK/QPSK COFDM:BPSK/QPSK/16-QAM/64-QAM |
| 経営 | WebUI |
| ネットワーク能力 | 9ホップ 64ノード未満 |
| バウド率 | 1200bps~115200bps (デフォルト 115200bps) |
| 暗号化 | AES256 |
| 電源入力 | 12Vから26V DC |
| 電力消費量 | 平均 16W |
| サイズ | 105x63x17mm (L × W × H) |
| 体重 | 140g |
| ワーキングテンパー | -40°C~+65°C |
| 貯蔵温度 | -45°C ~ +85°C |
| 作業湿度 | 5%~95% (凝縮しない) |
RFパラメータ

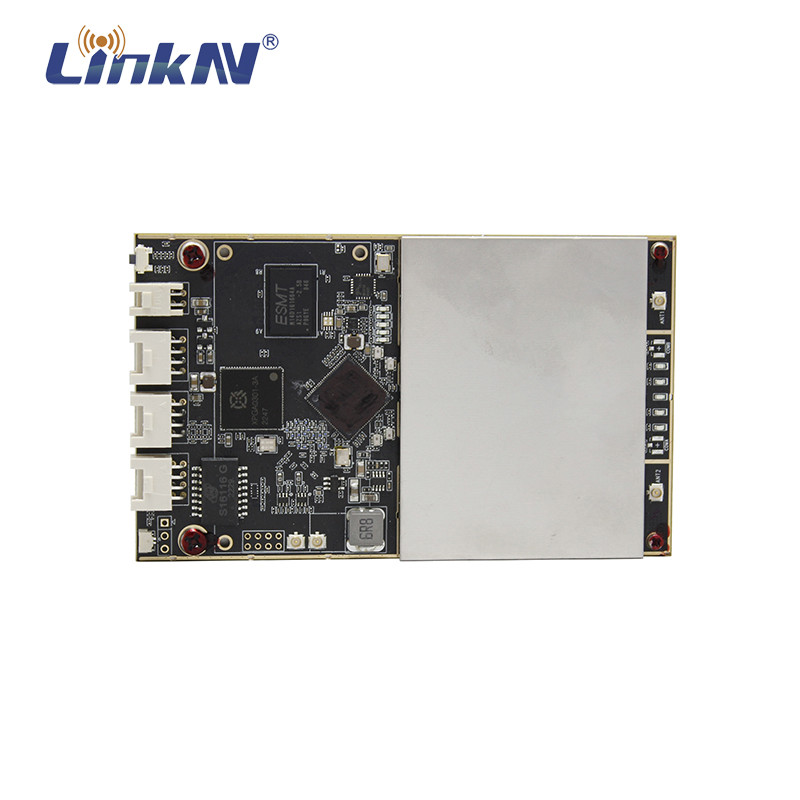

インターフェース説明
1 RFインターフェース U.FL (IPX 男性)
2 RF インターフェイス 〜 U.FL (IPX 男性)
HDMIエンコーダー/デコーダ用のEthernetポート3個
上から下へ 左から右へ
| +5V | GND | RX+ | TX+ |
| +5V | GND | RX- | ティックス |
4 TTL USB1
上から下へ 左から右へ
| GND | TXD2/USB_D3- | RXD2/USB_D3+ | +3.3V |
| GND | TXD1 | RXD1 | +3.3V |
5 LAN 5V+1
上から下へ 左から右へ
| GND | GND | 5V | 5V |
| RX+ | RX- | TX+ | ティックス |
6 LED USB2
上から下へ 左から右へ
| GND | USB_D+ | USB_D | +5V |
| S1 | S2 | S3 | S4 |
7 電源ポート
上から下へ 左から右へ
| +12V | GND |
| +12V | GND |
8 リセット ボタン
連続通信
コンピュータとモジュール (TTL-1) を接続するには,USBからTTLのシリアル 3.3Vアダプターケーブルを使用してください.
シリアル デバッグ ツールで正しいシリアル ポートを選択し,他の設定は以下のとおりです.
バウド: 115200bps
データ: 8ビット
パリティ: ゼロ
ストップ: 1ビット
サイズ
