携帯型COFDMビデオ送信機 双方向インターコム
はじめに

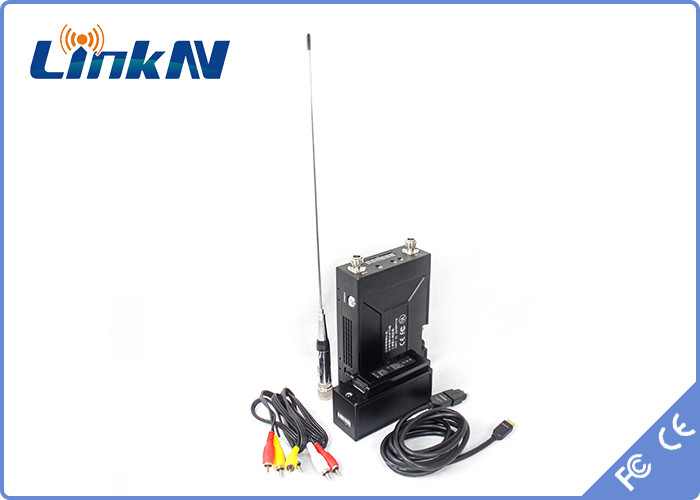

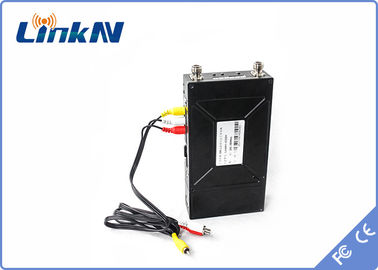

MANET1508-Wは、双方向音声インターコムを備えたボディ装着型COFDMビデオ送信機です。政府のビデオ監視、警察の法執行、国境警備、国内安全保障、およびコマンドビデオ伝送アプリケーション向けに特別に設計されています。高速移動環境や都市環境を含むあらゆる状況下で、堅牢なワイヤレスビデオリンクを確立するのに理想的です。低遅延ハイプロファイルH.264エンコーディングを採用し、ワイヤレスリンクで優れたビデオ品質を実現しており、あらゆるミッションタイプに非常に適しています。
特徴
■ 高度なCOFDM変調とH.264コーディング
■ HDMIおよびCVBSビデオ入力
■ 双方向音声インターコム
■ 60-100msの低システム遅延
■ AES256暗号化
■ 簡単操作のための携帯型設計
■ 長時間駆動バッテリー
■ 堅牢なアルミニウム合金筐体
仕様
| 伝送特性 | |
| 変調 | COFDM |
| 変調方式 | QPSK(4QAM)、16QAM、64QAM |
| 動作周波数 |
300MHz-860MHz (デフォルト 690-710MHz) カスタマイズ用 860MHz-2.7GHz |
| RF帯域幅 | 2-8MHz |
| FEC | 1/2、2/3、3/4、7/8 |
| ガードインターバル | 1/4、1/8、1/16、1/32 |
| データ特性 | |
| ビデオ入力 |
HDMI: 1080P/1080i/720P/720i... CVBS: 720*576@PAL & 720*480@NTSC |
| ビデオ圧縮 | H.264 |
| システム遅延 | 60-100ms |
| RFインターフェース | N Fコネクタ x2 |
| パラメータ設定 | LEDコントロールパネル |
| 暗号化 | AES256 (ユーザー定義パスワード) |
| 電気的特性 | |
| 動作電圧 | DC 12V |
| 動作電流 | 1.5A |
| バッテリー持続時間 | 3～5時間 (12V/7800mAh) |
| 物理的特性 | |
| 寸法 | 170x120x45mm (バッテリーなし); |
| 220x120x45mm (バッテリー付き) | |
| 重量 | 1.2kg (バッテリーなし); |
| 1.75kg (バッテリー付き) | |
寸法
パネル説明
① バッテリーインジケーター
② 電源入力インターフェース
③ HDMI入力インターフェース
④ AV入力インターフェース – 左オーディオ、右オーディオ、ビデオ(CVBS)
⑤ データインターフェース (予約済み)
⑥ 電源スイッチボタン
⑦ MICインターフェース (インターコム)
⑧ RFアンテナインターフェース - Nメス、ビデオ用
⑨ コントロールパネル – 6桁LED 7セグメントディスプレイ
⑩ RFアンテナインターフェース – Nメス、データ用
応用シナリオ
COFDMの利点
COFDM変調は非常に強い減衰耐性を持ち、COFDM変調はエンドユーザーから複数のサブキャリアへの伝送を可能にし、信号は単一キャリアシステムで保持される信号よりも大幅に長く保持されるため、COFDMはインパルスノイズや高速チャネル減衰に対してより強い耐性を持ちます。COFDMは周波数利用率が高く、サブキャリア波をサブチャネルとして重ね合わせることを可能にし、サブチャネルを分離するガードバンドの従来の利用ではなく、周波数効率を向上させ、スペクトルリソースの利用を最大化します。
高速データ伝送に関しては、COFDMは自己適応変調メカニズムを備えており、サブキャリアは異なるチャネル条件やバックグラウンドノイズに応じてQPSK、QAM、16QAM、64QAMなどの異なる変調方法を選択できます。条件が良い場合は高効率変調に自己適応し、条件が悪い場合は干渉防止変調に自己適応します。そのため、高速データ伝送に確実に適応できます。
強力なシンボル間干渉(ISI)能力を持っています。ISIはデジタル通信においてノイズに次ぐ主要な干渉です。COFDMはサイクリックプレフィックスを使用することで、ISIに対して強力な能力を持っています。
他の様々な方法との組み合わせによる使いやすさ。COFDMは変調方法として使用でき、さらに多くの種類のマルチアクセス技術と容易に組み合わせることができ、同時に複数のユーザーへのアクセスを提供します。複数のユーザーがCOFDM情報技術を同時に伝送に使用できます。
COFDMデバイスの応用
COFDM変調は、レートが2Mbpsを超える場合の「非見通し線」および「移動体」ワイヤレスブロードバンド伝送の困難な問題を解決したため、デジタルオーディオ放送プロジェクト(DAB)、高精細テレビ(HDTV)放送、ヘルスケア、移動体通信(CDMA + OFDM)、ワイヤレスLAN(IEEE 802.1la)、ブロードバンドワイヤレスアクセス(BWA)、リアルタイム監視における高品質ビデオ（放送、安全、海洋防衛などの産業）などの移動体通信、ビデオ伝送および監視システムに広く応用されています。
高速リアルタイム移動体ワイヤレス伝送
システムは、公共通信ネットワークまたはプライベート通信ネットワークシステムを介して、各指揮センターに配信されるリアルタイムの緊急現場ビデオ、音声、データなどを収集できます。あらゆるレベルの指揮官は、コンピュータから直接状況を把握し、リアルタイムの指揮で効果的な措置を講じることができます。そのため、自然災害緊急サービスに広く応用されています。このシステムは、多くの処理時間を節約し、災害による損失を削減するのに役立ちます。
リアルタイム海上ワイヤレス伝送
リアルタイムの海上ワイヤレス伝送監視は、沿岸防衛、海上、港湾検査などの産業に役立ちます。海上監視ゾーンのリアルタイム監視は、ライブビデオ、音声、データ、制御を通じてプロセス全体で操作できます。このシステムは、海上指揮、監視をより効率的に行うのに役立ちます。
ライブ放送ビデオ伝送
スポーツゲームをライブ放送する際、COFDM伝送によりビデオの鮮明度が大幅に向上します。
公共移動体通信システム
IEEE 802.1laはすでに5GHz帯に注目しており、OFDMによる高速データ伝送を提供しています。
結論として、COFDM変調は、速度が2Mbpsを超える場合の「非見通し線」および「移動体」ワイヤレスブロードバンド伝送の困難な問題を解決し、COFDMは高速でビデオをキャプチャし、高品質のリアルタイムビデオを送信できるため、ユーザーはニュース収集、ライブ放送、リアルタイム監視アプリケーションで例外的な自由度を得ることができます。
よくある質問
Q1: あなたは製造業者ですか、それとも商社ですか？
当社はワイヤレス伝送システムを専門とするプロの製造業者です。
Q2: なぜあなたを選ぶべきなのですか？
競争力のある価格、最高の品質、満足のいくサービス、そして長期保証が得られます。
Q3: どのような製品サービスを提供できますか？
OEM & ODMサービス。
Q4: どのような保証を提供していますか？
1年間の保証と生涯メンテナンスを提供します。
Q5: 支払い条件は何ですか？
銀行振込、PayPal、または現金での支払いを受け付けます。
Q6: 梱包と配送？
ニュートラルブラウンカートン＆DHL、FedEx、UPS、TNTまたは航空/海上便で発送。
Q7: 配達までどのくらいかかりますか？
通常モデルは1～3週間、カスタマイズモデルは3～5週間です。
Q8: テスト用にサンプルを1つ注文できますか？
はい、サンプル注文を歓迎します。混合サンプルも受け付けます。
Q9: MOQ制限はありますか？
制限はありません。1個でも受け付けます。
Q10: 製品に私のロゴを印刷しても大丈夫ですか？
はい、製造前に正式にお知らせいただき、まずデザインを確認してください。
LinkAVについて
2005年に設立されたLinkAVは、COFDM、IP MESH、4G-LTEシリーズを含むモバイルワイヤレスビデオ/データ伝送システムの設計と製造に専念しており、プロのエンジニアチームがテーラーメイドサービス(OEM)を提供しています。LinkAVは、警察から一般市民、UAVからUGV/ロボット、油田から森林、海外から中国本土まで、多様で要求の厳しい顧客基盤にサービスを提供しています。
LinkAVは、革新的なワイヤレス通信および情報システムの中国の主要な製造業者(OEM)です。当社の高度なデータリンクシステムは、無人地上車両(UGV)、無人航空機(ドローン、UAV)、無人水上車両(USV)などの無人システムにおけるクリティカルコミュニケーションに最適であり、携帯性と信頼性を最優先に設計されています。
当社の強み
■ ワイヤレスビデオソリューションにおける15年以上の経験。
■ 高い製品品質と競争力のある価格。
■ 優れたプリセールスおよびアフターセールス技術チーム。
■ 迅速な対応と迅速な配送。
■ OEM対応。
