LKAV 3624&3203 1.5km UGV ビデオデータリンク CAN コントロール 二方向オーディオ DC 10-30V
紹介
LKAV-3624 & 3203は,無人掘削機,バックホーローダー,ホイールローダーおよびUGVアプリケーションのために特別に設計された強力な8チャネルビデオ送信システムです.8チャネルビデオ入力 (1080p AHD)制御,オーディオ埋め込み, 2x2W RF出力と 2km NLOS (5-10km LOS) までの送信範囲のための CAN.
特徴
■ 580±20MHz の周波数調節可能
■ 82Mbps まで 通信 速度
■ 2x2W RF出力
■ 2km NLOS (5~10km LOS) までの範囲
■ DVR の内蔵版は,App の制御とモードの切り替えをサポートします.
■ 双方向音声に対応
■ CAN コントロールをサポート
■ DC 10-30V の電源入力をサポートする
■ RX で HDMI 出力
■ AES 暗号化に対応
■ GPS を サポート
■ 頑丈な航空用アルミニウム合金ホース
TX 仕様
| 作業頻度 | 562〜612MHz |
| モジュレーション | BPSK/QPSK/16-QAM/64-QAM/CCK |
| RF出力 | 36dBm (2x2W) |
| RF帯域幅 | 2M/5M/10M/20MHz/40MHz |
| デジタル感受性 | 96dBm@5MHz BPSK |
| データレート | 最大 82 Mbps |
| ビデオ入力インターフェース | 8×4ピンGX12航空コネクター |
| LAN インターフェース | 3x RJ45 |
| ビデオ 形式 | 1080p/1080i/720p/720i |
| ビデオエンコーディング | H.264 / H265 |
| RFインターフェース | N F x2 |
| GPSインターフェース | SMA F x1 |
| マイクインターフェース | 3ピンGX12航空コネクタ |
| スピーカーインターフェース | 3ピンGX12航空コネクタ |
| CAN インターフェース | 2ピンGX12航空コネクタ |
| 暗号化 | AES |
| 動作電圧 | DC 24V (10-30V) |
| パワーインターフェース | 3ピンの航空コネクタ |
| サイズ | 356x200x62mm (アンテナなし) |
| 体重 | 3.45kg (アンテナなし) |
| ワーキングテンパー | -20°C~70°C |
| 電力消費量 | TBA |
RX 仕様
| 作業頻度 | 562〜612MHz |
| モジュレーション | BPSK/QPSK/16-QAM/64-QAM/CCK |
| RF出力 | 36dBm (2x2W) |
| RF帯域幅 | 2M/5M/10M/20MHz/40MHz |
| デジタル感受性 | 96dBm@5MHz BPSK |
| データレート | 最大 82 Mbps |
| ビデオ出力インターフェース | 1xHDMI |
| LAN インターフェース | 1x RJ45 |
| ビデオ 形式 | 1080p/1080i/720p/720i |
| ビデオ解読 | H.264 / H265 |
| RFインターフェース | N F x2 |
| GPSインターフェース | SMA F x1 |
| PTT マイクロフォン インターフェース | 2×3.5mm イヤホンジャック |
| CAN インターフェース | 2ピンGX12航空コネクタ |
| 暗号化 | AES |
| 動作電圧 | DC 24V (10-30V) |
| パワーインターフェース | 3ピンの航空コネクタ |
| サイズ | 483x300x45mm (アンテナなし) |
| 体重 | 3.45kg (アンテナなし) |
| ワーキングテンパー | -20°C~70°C |
| 電力消費量 | TBA |

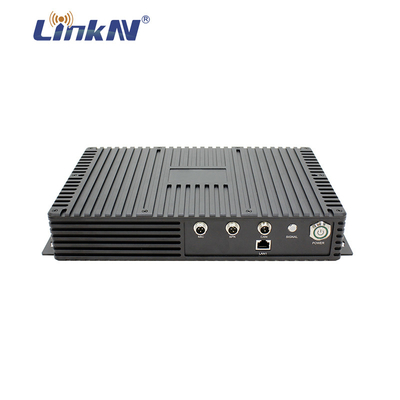

TX フロントパネル
1 マイクロフォン インターフェース
2 スピーカーインターフェース
3 CAN インターフェース
4 信号表示器 通常赤/緑色で瞬く間に点滅する
| インディケーターの状態 | 信号強度 | |||
| まだ緑色だ | リンクは固い | |||
| 赤/緑が間隔的に点滅する | リンクが切れる | |||
| 赤いまま | 接続を確立できません. | |||
| 赤い点滅 | リンクは安定していません. | |||
| SNR | インディケーター色 | 点滅周波数 | トポロジカラー | トポロジーの値 |
| 0 | 赤色 | N/A | 緑色 | 0 |
| 1〜12 | 赤い点滅 | 350ms | 緑色 | 1〜12 |
| 13~25歳 | 赤/緑の点滅 | 350ms | 緑色 | 13~25歳 |
| 26〜35 | 緑色の点滅 | 350ms | 緑色 | 26〜35 |
| 36~70 | まだ緑色だ | N/A | 緑色 | 36~70 |
| >70 | 赤い点滅 | 120ms | 緑色 | >70 |
5 オン/オフボタンを押す
6 LAN1 インターフェイス RJ45
TX 後部パネル
1 MESH アンテナ インターフェース N F
2 CH1 ビデオ入力 4ピン GX12,DC 12V出力
3 CH2 ビデオ入力 4ピンGX12,DC 12V出力
4 CH3 ビデオ入力 4ピンGX12,DC 12V出力
5 CH4 ビデオ入力 4ピンGX12,DC 12V出力
6 CH5 ビデオ入力 4ピンGX12,DC 12V出力
7 CH6 ビデオ入力 4ピンGX12,DC 12V出力
8 CH7 ビデオ入力 4ピンGX12,DC 12V出力
9 CH8 ビデオ入力 4ピンGX12,DC 12V出力
10 GPSアンテナインターフェース SMA F
11 パワー入力インターフェイス 航空用3ピン接続器 DC 10-30V
12 MESH アンテナ インターフェース N F
13 LAN2 ポート RJ45
14 LAN3 ポート RJ45
RX フロントパネル
1 電源ボタンを押す オン/オフに押す
2 信号表示
| インディケーターの状態 | 信号強度 | |||
| まだ緑色だ | リンクは固い | |||
| 赤/緑が間隔的に点滅する | リンクが切れる | |||
| 赤いまま | 接続を確立できません. | |||
| 赤い点滅 | リンクは安定していません. | |||
| SNR | インディケーター色 | 点滅周波数 | トポロジカラー | トポロジーの値 |
| 0 | 赤色 | N/A | 緑色 | 0 |
| 1〜12 | 赤い点滅 | 350ms | 緑色 | 1〜12 |
| 13~25歳 | 赤/緑の点滅 | 350ms | 緑色 | 13~25歳 |
| 26〜35 | 緑色の点滅 | 350ms | 緑色 | 26〜35 |
| 36~70 | まだ緑色だ | N/A | 緑色 | 36~70 |
| >70 | 赤い点滅 | 120ms | 緑色 | >70 |
3 モード ボタンを押してフルスクリーン,四分スクリーン,八分スクリーン,九分スクリーンモードを切り替えます.
4 スイッチボタンを押してCAM01,CAM02,CAM03...CAM08を選択します
5 CAN インターフェイス 2ピン航空コネクタ
6 インターコムインターフェイス Kヘッドマイク

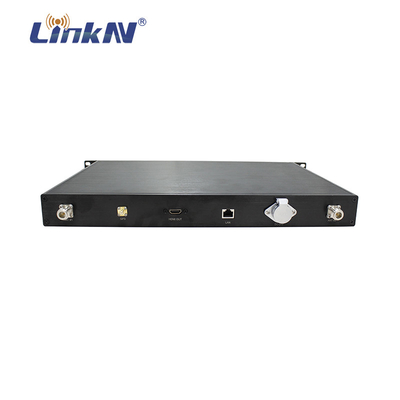

RX 後部パネル
1 MESH アンテナ インターフェース N F
2 GPSアンテナインターフェース SMA F
3 HDMI出力インターフェイス
4 LAN ポート RJ45
5 電源入力ポート 3ピン航空用コネクタ DC 10-30V
適用する
